十二月 18th, 2011 ___[414 單篇瀏覽 ]__ 中壢店-Allen

1

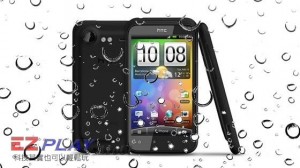

一般泡水機只要不是在水中泡很久的,
液晶面板並不至於會脆弱到沾水就掛。
但是,HTC Incredible S 泡水後無背光的機率
卻是不可思議的高,仔細觀察 Incredible S 的設計…
真是不可思議!只想告訴 HTC…
您最愛的膠帶,可能貼錯地方了!
.
.
.
.
個人維修 Incredible S 泡水機的數量不敢說很多,
但是,在我的經驗裡,
這支機子泡水後液晶無背光、無顯示的比率卻是超過五成,
為什麼這支機子液晶掛掉的比例是不可思議的高呢?
引起我的好奇……
.
2
.
HTC的機子愛用膠帶、膠布,只要是維修師都知道,
老實講…還真的覺得有點…%@%@#$…
不過,Incredible S 算是裡頭用膠帶用得相當省的一支了!

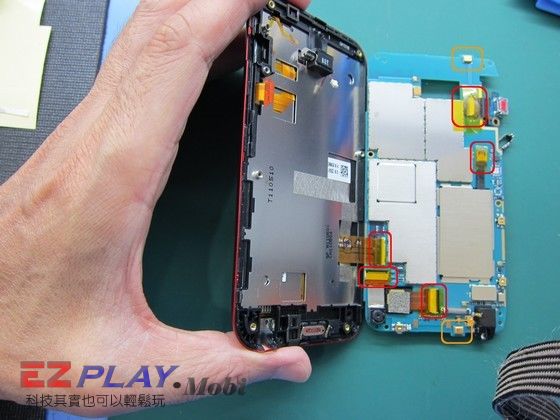

Incredible S 的每個排線連接器的上頭
一定貼有一塊黃色、耐高溫的絕緣膠帶,
當然是希望避免有短路情況的發生。
.
3
.

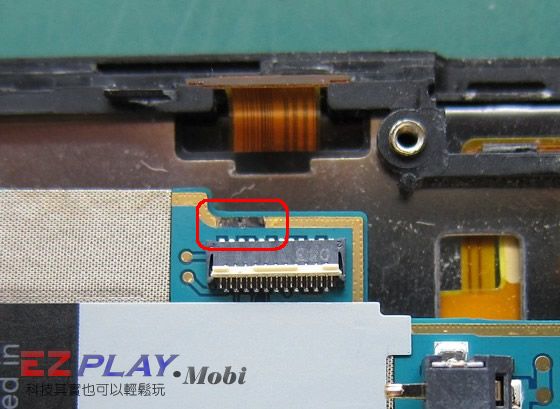

但是,不知道您有沒有注意到,
液晶排線連接器的排線插入端,
沿著機板有一條金色的印刷電路,那是接地線。
而液晶排線正好從下方繞過此接地線,插入到連接器,
排線的導電金屬面正好與接地線面對面。
.
液晶本身不發光,必須藉由背光板的反光才能讓螢幕正常顯示,
而背光是需要較大的電壓與電流來推動的。
.
4
.
上述液晶排線與接地線之間,平常雖然僅保持0.5m/m不到的距離,
倒也還可以相安無事。但是一旦有水流入,只要一點點水,
就可以變成液晶排線與接地線之間的導火線,
推動背光的電壓及電流瞬間就可以

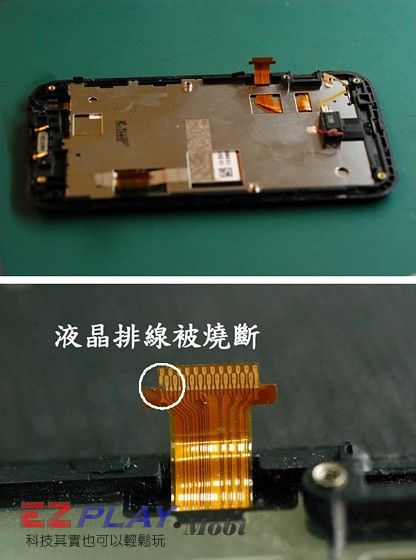

將液晶排線上的印刷電路燒斷,並將接地線燒黑,
就像本次案例照片所示的下場。
.
5
.

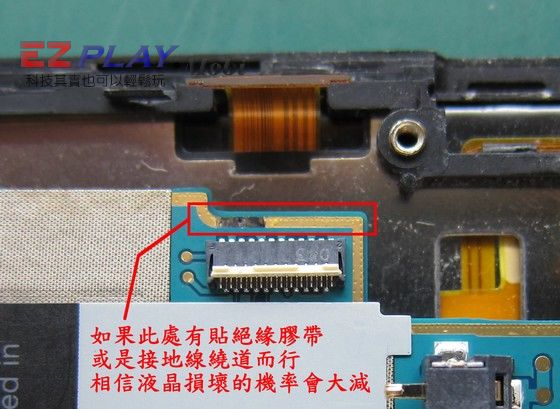

如果,這條接地線在設計的時候,可以繞過 Connector,
就不會讓液晶排線的印刷電路直接面對接地線。
或者..如果,愛貼膠布的 HTC,
能夠在這段接地線上貼一層絕緣膠帶的話,
就不會因為一點點水珠就燒斷了電路,
液晶面板也不會因此而報廢。
看到這裡..會不會覺得這是HTC的設計瑕疵呢?
HTC 的電路設計工程師是否該打屁股呢?
為了保障更多 HTC 愛用者的權益,
我個人認為最好的禰補方式應該是
全面召回這支 Incredible S,
由這些設計工程師負責,
一台一台的貼上絕緣膠帶吧!
