一月 17th, 2011 中壢店-Allen

1

隨著去年(2010) Android 市場走穩、走俏,

國產品牌 HTC 算是押對寶,也跟著暴紅,

(相對的 LG 押 WP7,只能用「慘」形容)

並以多款智慧型手機搶占各階層市場,

HTC Tattoo (紋身) 算是其中的入門機種,

今日剛好藉由一支換液晶的 Tattoo,

來一窺其 內 心 深 處 ……

.



.

.

這次收到一支要換液晶的 HTC Tattoo,順便將拆機過程所看到的

Tattoo 內在美分享給大家……

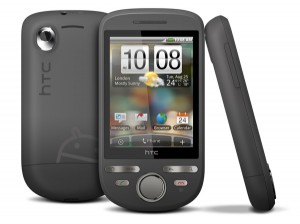

HTC Tattoo 是一支 2009 年 10 月上市的機子,基本上 採用了

與英雄機相同的 HTC Sense 介面,但是屬於入門級的智慧型手機,

在螢幕解析度上(2.8寸 240X320)就明顯比英雄機(3.2寸  320X480)

遜色了一些,呵呵…好處是換液晶荷包也輕鬆一點囉。



2

算是相當樸實無華的面板設計。

3

背後的紋身圖案清楚表明了它是一支採用「Android」系統的手機。

4

為了更換液晶,必須將手機做大部拆解,將背蓋及電池取下之後,

可以看到機板由四顆螺絲固定。



5



面板部份直接用拆殼工具卸下即可。



6

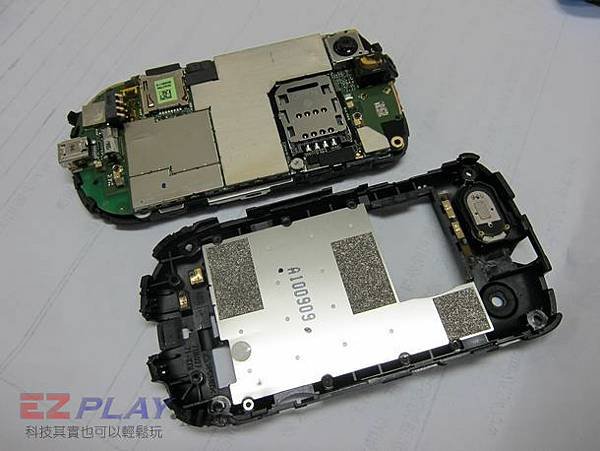

小心將機板與基座分離,液晶及按鍵是連接在機板上。



7

8



為更換液晶,須先分開機板與按鍵、液晶排線,上圖標示的三處需小心拆卸。

9

接著就可以將液晶、按鍵等與機板分離。



10



接下來,換上一片新的液晶,手機又重新恢復元氣囉!



雖然 Tattoo 是屬於一支入門的智慧型手機,不過組裝上也算相當緊實,

並不是很好拆裝,若您有興趣,上述步驟說明就提供您做參考,

但請千萬記住……

「叔叔是有練過的,小朋友自己拆壞…ㄟ…等著挨揍喔!」

.
